| Produkt-Name: | Φ180mm-Metallrohr-Schweißen u. runzelnde Linie | Geschweißter Rohrdurchmesser: | 2.1Φ40~Φ180mm |
|---|---|---|---|
| Maximale schweißende Geschwindigkeit: | 2,4 8m/min | Max Corrugated-Geschwindigkeit: | 2,6 800rpm |
| Gewölbte Tiefe: | 2.81mm~5mm | Furchungsleistungsstärke: | 11KW (Wechselstrom-Servo) |
| Schweißendes Schutzgas: | Argongas oder Heliumgas |
Φ180mm-Metallrohr-Schweißen u. runzelndes Line1.Usage
1.Usage

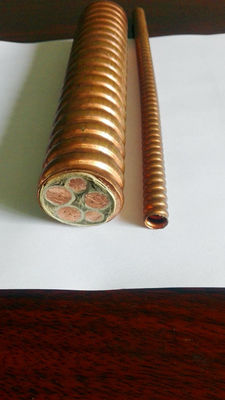

Diese Linie ist hauptsächlich Gebrauch für das Metall, das auf Hochspannungskabel umhüllt.
Diese Fertigungsstraße wird hauptsächlich in der Produktion der Hochspannungskabel-Metallhülle benutzt. Der saubere Metallgurt nach der Seite, die durch ununterbrochenes Schweißen des speziellen Formwerkzeugs durch Edelgas und dann Furchung schier.
technische Spezifikation 2.Main
Durchmesser Φ40~Φ180mm des Rohres 2.1Welded
materielles kupfernes Band des Metall 2.2Welded, Alband und Edelstahlband
2,3 Banddicke CU: 0.3mm~1.2mm AL: 1.0mm~4.0mm SS: 0.3mm~1.0mm
2.4Max schweißende Geschwindigkeit 8m/min
2.5Welding gegenwärtiges 5~350A
2,6 Max Corrugated-Geschwindigkeit 800rpm
2.7Corrugated Neigung 8mm~40mm
2.8Corrugated Tiefe 1mm~5mm
2.9Corrugated Art Spirale, Ring
2.10Max, das Kraft 3000kg zieht
2.11Caterpillar Leistungsstärke 11KW (Wechselstrom-Frequenzumsetzung)
2.12Corrugation Leistungsstärke 11KW (Wechselstrom-Servo)
Gas-Argongas des Schutzes 2.13Welding oder Heliumgas
Argongas 50-80L/H des Gases 2.14Protection
2.15Working Gasdruck >0.4Mpa
2.16Central Höhe 1000mm
2.17Installed Kapazität <100KVA
3.Components
| zahlen sich Portalart 3.1Φ3600 aus | 1 Satz |
| Band 3.2Driving zahlen sich aus | 1 Satz |
| 3.3Tape zahlen weg Spannungsgeschwindigkeitsregelungsgerät | 1 Satz |
| Verbindungsmaschine 3.4Tape | 1 Satz |
| Plattform 3.5Welding | 1 Satz |
| Positioniervorrichtung des Bands 3.6Inlet | 1 Satz |
| Gerät des Schneiders 3.7Precision | 1 Satz |
| Positioniervorrichtung des Bands 3.8Outlet und Band, die Gerät geraderichten | 1 Satz |
| Rand 3.9Waste, der Gerät sammelt | 1 Satz |
| Art des Rades 3.10Precisiong, die Gerät bildet | 1 Satz |
| 3.11Welding sterben Stand und Bearbeitengerät | 1 Satz |
| schweißendes Gewehr des Schaftes 3.12Straight | 1 Satz |
| schweißendes Gewehr des Kühlsystems 3.13Circle | 1 Satz |
| 3.14Three-dimensional stellen Gerät auf Gewehr ein | 1 Satz |
| Überwachungsgerät des Bogens 3.15Welding | 1 Satz |
| 3.16Argon Elektroschweißenmaschine | 1 Satz |
| Versorgung 3.17Air justieren System | 1 Satz |
| 3.18Lubrication | Abkühlen und Schlaggerät für das Schweißen, 1 Satz |
| flaches Gleiskettenfahrzeug des Gurtes 3.193000kg | 1 Satz |
| 3.20Eccentric Art Furchungsgerät, 1 eingestellt | 1 Satz |
| abkühlendes Gerät 3.21Lubrication für Furchung | |
| 3.22Cleaning und Schlagsystem | 1 Satz |
| nehmen Portalart 3.23Φ3600 mit Durchquerung auf | 1 Satz |
| Kontrollsystem 3.24Electrical | 1 Satz |
Spezifikation 4.Technical für Hauptkomponenten
zahlen Portalart 4.1Φ3600 weg von (das Spitzenfestklemmen)
Größe PN2500~PN3600mm der Spule 4.1.1Suitable
4.1.2Cable OD ≤Φ180mm
4.1.3Max, das ≤25t lädt
zahlen sich bewegende Art 4.1.4Portal mit Funktion des automatischen Zentrierens aus.
4,2 Band fahrend, zahlen Sie sich aus
4.2.1Pay weg von Spule Od Φ1600mm
4.2.2Max, das 5000kg lädt
4.2.3Tape zahlen fahren weg 3kW (Wechselstrom)
Band fahrend, zahlen Sie sich, sich auszahlen, Wechselstrommotor, Steuerung anzunehmen durch Siemens-Fahrer aus
4.3Tape zahlen weg Spannungsgeschwindigkeitsregelungsgerät
Struktur: nehmen Sie Schwingarm an und schwere Durchschlagsart Balancengewichtung, Potenziometersteuerband zahlen weg Geschwindigkeit. Ändern Sie die Bandspannung durch das Ändern der Balancengewichtungsposition.
Satz der Versorgung 2 des Würfels
