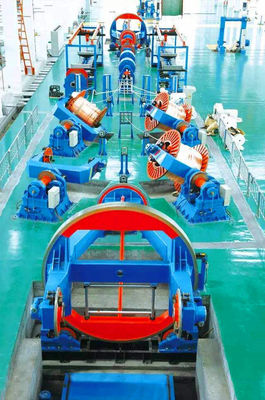

Kabel-Schiffbruch-Maschine 50m/Min 3000mm mit Stahl-Armoring

1.Name



3000 Trommel Twister mit Stahl-Armoring



2.Application



Die Linie wird für Speicherung des großen Teils, lange Längenstromkabel benutzt. Die Linie ist für Speicherung der VorSpirale (Sektorform) oder der Kabelseelen der Nicht-vorSpirale (runde Form). Die Linie wird für Stahldrähte Armoring von Stromkabeln, auch benutzt.



Teile 3.Main:

Drehender Stand des Profits Φ3000	1 Satz
Drehender Stand des Profits Φ2200	4 Sätze
Profitstand des Füllens sehnt sich	2 Sätze
Leitende Rollen stehen	einige Sätze
Drei-Reihe sterben Satz	1 Satz
Sektorpositionsdetektor	1 Satz
Das Drehen sterben Satz	1 Satz
Kopf (nicht-metallische Bänder) aufnehmen	1 Satz
Armoring Gerät des Stahldrahtes	1 Satz
drehendes Gleiskettenfahrzeug des Gurtes 6T (Meterzähler habend)	1 Satz
Drehender Stand der Aufnahme Φ3000 mit Durchquerung	1 Satz
Elektrisches Getriebe und Kontrollsystem	1 Satz
Pneumatisches Hydrauliksystem	1 Satz
Sichere Zäune	1 Satz

Spezifikation 4.Technical u. Struktur von Hauptkomponenten:

4,1 drehender Stand des Profit-Φ3000

4.1.1

Maximale drehende Geschwindigkeit 30r/min

4.1.2

Höchstlast 20t

4,1.

Profitspulengröße PN3000

4.1.4

Profitstandgetriebe-Gabelart Unterstützung durch Unterrolle

4.1.5'

Leistungsstärkeanschlusswerte N=45KW (Wechselstrom)

4.1.6

Profitstandstruktur gestützt durch Unterrollen

4.1.7

Profitspannung 10-150daN

Die Profitspannung ist pneumatisch gesteuert und am Briefpapier oder an der Betriebsbedingung justierbar.

4.1.8

Das Spulenschließen ist durch die motorisierten DREHBOLZEN, angetrieben durch einen unabhängigen Motor.

4.1.9

Drehender Profit dreht synchrones mit drehender Aufnahme, und Rotation Schritt für Schritt fortzubewegen ist Steuerung durch Betreiber.

4.1.10

Pneumatische Bremsanlage

4.1.11

Jeder drehende Profitstand wird mit einer Operationsplatte ausgerüstet, die Steuerung des Schritt für Schritt fortbewegens von Rotation oder von Maschinenhalt erleichtert.

4.1.12

Be- und Entladung der Spule ist durch hydraulische anhebende Plattform.



4,2 drehender Stand des Profit-Φ2200

4.2.1

Maximale drehende Geschwindigkeit 30r/min

4.2.2

Höchstlast 12t

4.2.3

Profitspule sixe PN2200

4.2.4

Profitstand-Getriebeunabhängiger Motorantriebs

4.2.5

Leistungsstärke N=22KW (Wechselstrom)

4.2.6

Profitstandstruktur-Gabelart freitragende Struktur

4.2.7

Profitspannung 10-150daN

Die Profitspannung ist pneumatisch gesteuert und am Briefpapier oder an der Betriebsbedingung justierbar.

4.2.8

Das Spulenschließen ist durch die motorisierten DREHBOLZEN, angetrieben durch einen unabhängigen Motor.

4.2.9

Drehender Profit dreht synchrones mit drehender Aufnahme, und Rotation Schritt für Schritt fortzubewegen ist Steuerung durch Betreiber.

4.2.10

Pneumatische Bremsanlage

4.2.11

Jeder drehende Profitstand wird mit einer Operationsplatte ausgerüstet, die Steuerung des Schritt für Schritt fortbewegens von Rotation oder von Maschinenhalt erleichtert.

4.2.12

Be- und Entladung der Spule ist durch hydraulische anhebende Plattform.



Detektor der Positions-4.3Sector:

4.3.1

Sektorpositionsdetektor ist von integrierter Art für die Entdeckung der Position jeder einzelnen Sektorkabelseele, dort sind 5 Sektorpositionsdetektoren, die an einer örtlich festgelegten Platte, jeder Sektorpositionsdetektor angebracht werden, wird verfasst von einem Paar drehbaren Sektor-förmigen Presswalzen, Sektor-förmige Presswalzen sich zusammendrücken auf Sektorkabelseele, sich dreht zusammen mit der Sektorkabelseele und ermittelt die Position der Sektorkabelseele.

Kabel der Reihen-4.4Three sterben Satz:

4.4.1

Drei-Reihendraht sterben Stand besteht aus einem Zieheisen und zwei Vorwärts/rückwärtiges Bewegliches sterben Satz mit für Speicherung von Stromkabeln.

4.5Rotating sterben Satz:

4.5.1

Der drehende Würfelsatz rüstet sich mit einem Motor 1.5KW aus, der gefahren ein drehbarer Würfelsatz und synchron drehend mit drehender Aufnahme, Gebrauch für armoring Prozess des Stahldrahtes.

Kopf 4.6Taping (nicht-metallische Bänder)

4.6.1

Außendurchmesser der Kabelseele (Maximum) Φ120mm

4,6.

Bandauflagengröße Identifikation) (Od-x Φ600mm x Φ80mm

4.6.3

Bandbreite 15~80mm

4.6.4

Maximale drehende Geschwindigkeit des Aufnehmens des Kopfes 800r/min

4.6.5

Bandmaterial: Polyester-Band, nichtgewebte Bänder, Glasbänder, Halbleiterbänder, etc.

4,6.

Aufnehmen der Spannung 2.5~15daN

Mechanische Spannungssteuerung

4.6.7 20~208mm

Aufnehmen von Neigungen

4.6.8

Aufnehmen von Hauptauflagen der struktur 2, Exzentriker

4.6.9

Das Neigungsändern ist Schritt-los

4.6.10

Pneumatische Bremsanlage

4.6.11

Das Aufnehmen des Kopfes angetrieben durch einen Wechselstrommotor 15KW, Frequenzumrichtersteuerung und hat Funktion der Linksrechtsrotation, Selbsthalt. Haben der Spannungsfeedbackfunktion, Gleichspannung wird von der vollen Bandauflage zur Fertigung der Bandauflage garantiert.

4.6.12

Das Aufnehmen des Kopfes hat Funktion des Selbsthalts am Bandbruch.

4.6.13

Bandhaupttür ist von der Schiebetürart, sind angenehmer Aussichtauftritt und -es für Wartung und Laden der Bandauflage einfach.

4,7 Kopf (Stahlbänder) aufnehmend

4.7.1

Außendurchmesser der Kabelseele (Maximum) Φ120mm

4.7.2

Stahlauflagendurchmesser Φ600mm

4.7.2

Breite) Ods x I D x Φ200×Φ120× (15~60) Millimeter

4.7.3

Maximale drehende Geschwindigkeit des Aufnehmens des Kopfes 500r/min

4.7.4

Bandmaterielle Stahlbänder

4.7.5 20~305mm

Bandneigung

4.7.6

Aufnehmen der Spannung 2.5~30daN

(

Mechanische Spannungssteuerung

4.7.7 Aufnehmen von Hauptauflagen der struktur 2, Exzentriker

4.7.8

Pneumatische Bremsanlage

4.7.9

Kopfidentifikation aufnehmen angetrieben durch einen Wechselstrommotor 18,5 Kilowatt, Frequenzumrichtersteuerung, Funktion der Linksrechtsrotation, Selbsthalt habend. Haben der Spannungsfeedbackfunktion, Gleichspannung wird von der vollen Bandauflage zur Fertigung der Bandauflage garantiert.

4.7.10

Das Aufnehmen des Kopfes hat Funktion des Selbsthalts am Bandbruch oder des Endes der Bandauflage.

4.7.11

Bandhaupttür ist von der Schiebetürart, sind angenehmer Aussichtauftritt und -es für Wartung und Laden der Bandauflage einfach.

4,8 Stahldrähte Armoring-Gerät:

4.8.1

Zahl von Profitspulen 100pcs

4.8.2

Profitspule Spulenart (Größe zur Verfügung gestellt von den Benutzern)

4.8.3

Durchmesser des Stahldrahtes (kohlenstoffarmes Stahl) Φ1.3~4.0 Millimeter

4.8.4

Maximale Profitspannung 20Kg

4.8.5

Die Drahtprofitstände werden nach Mittelgrundsatz auf beiden Seiten von der Linie gesetzt. Profitstand an jeder Seite ist doppelstöckige Anordnung, die 50 Stahldrahtringe unterbringen kann.

4.8.6

Profitspannung wird durch mechanische Reibung gesteuert, und ist justierbar.

4.8.7

Vorformulierungskopf und Gruppe der leitenden Rollen der Abweichung für Stahldrähte werden bereitgestellt.

4.96T drehender Gurt Caterpillar:

4.9.1

Maximale Geschwindigkeit 50m/min

4.9.2

Maximale ziehende Kraft 6000daN

4.9.3

Maximales Od des passierbaren Kabels Φ120mm

4.9.4

Maximale drehende Geschwindigkeit 30r/min

4.9.5

Strecke ist aus mittels pneumatisch der Kompression und des Spannens von Spitzen- u. unteren flachen Gurten.

4.9.6

Pneumatische Bremsanlage

4.9.7

Unabhängiges Motorantriebs Caterpillar-Getriebes

4.9.8

Caterpillar-Leistungsstärke N=55 Kilowatt (Wechselstrom)

4.9.9

Caterpillar hat Meterzähler.

4.9.10

Das Strecken-weggurtgleiskettenfahrzeug ist vom neuen Entwurf, benutzte TIMING-Zahnriemen für die Kopplung anstelle des Getriebegetriebes, ist Geräuschpegel zu verringern und undichtes Problem des Öls wird beseitigt. Gurtgleiskettenfahrzeug hat die selbstzentrierende Funktion, die von den Kabeln zerstörend ist, wird vermieden.

4,10 drehender Stand der Aufnahme-Φ3000 mit Durchquerung

4.10.1

Maximale drehende Geschwindigkeit 30r/min

4.10.2

Höchstlast 20t

4.10.3

Überquerung der Neigung Φ25~Φ150mm

4.10.4

Aufwickelspule PN3000mm

4.10.5

Aufnahmestandstruktur-Gabelart Unterstützung durch Unterrolle

4.10.6

Aufnahmeleistungsstärkeanschlusswerte N=7.5KW (Wechselstrom, 2units)

4.10.7

Das Spulenschließen ist durch die motorisierten DREHBOLZEN, angetrieben durch einen unabhängigen Motor.

4.10.8

Die Überquerung ist durch Wechselstrommotor, Frequenzumrichtersteuerung. Die Überquerung der Neigung kann eingestellt werden und justiert worden auf dem OperationsTouch Screen, Umlenkungen automatisch überquerend, ist Querbewegung schnell. Querrichtung und Schritt für Schritt fortbewegen Bewegung können auf OperationsTouch Screen eingestellt werden.

4.10.9

Aufnahme ist durch Wechselstrommotor. Maximale wickelnde Spannung kann über 250daN erreichen. Wickelnde Spannung kann eingestellt werden, justiert worden auf OperationsTouch Screen und Rotationsrichtung der Aufnahme kann auf OperationsTouch Screen eingestellt werden.

4.10.10

Pneumatische Bremsanlage

4.10.11

Drehende Aufnahme wird mit Getriebehauptwelle verbunden. Drehende Aufnahme hat Funktion der Linksrechtsrotation, stoppen Funktion.

4.10.12

Be- und Entladung der Spule ist durch hydraulische anhebende Plattform.

Getriebe 4.11Electrical und Kontrollsystem

4.11.1 380V ±10% 50HZ

Stromversorgung: Dreiphasenfünf Drähte, 380V ±10% 50Hz.

4.11.2

Das Hauptgetriebe, Köpfe aufnehmend, Strecken-weggleiskettenfahrzeug, zahlen weg von den Ständen, Aufnahmestand der Linie benutzen Wechselstrommotor der Frequenzumrichtersteuerung. Frequenzumrichter sind DANFOSS. Die Geschwindigkeitsspurhaltung ist, indem sie Kodierer zerreibt. Linie Steuerung wird durch SIEMENS PLC gehandhabt. Gebundene Rotation von drehenden Profiten und von Aufnahme wird garantiert. SIEMENS-Touch Screen für die Einstellung und die Serienproduktionsparameter anzeigen.

4.11.3

Schutzmaßnahmen der Linie sind, wie folgt:

4.11.3.1

Waagerecht ausgerichteter Schutz für alle Profite und Aufnahmegabeln

4.11.3.2

Setzen Sie Schutz für alle hydraulischen anhebenden Plattformen um

4.11.3.3

Über-Grenze für die Überquerung

4.11.3.4

Band-Brechen und Bandende

4.11.3.5

Aufnehmen des Hauptsicherheitsschildes.

4.11.3.6

Unterdruck für Druckluft

4.11.3.7

Ventilator für Hauptmotoren

4.11.3.8

Notaus für die Linie

4.11.4

Elektrische hauptsächlichkomponenten

4.11.4.1

Hauptfrequenzumrichter sind DANFOSS-Produkte, über Hauptlinie Steuerung PROFINET, Feedback ist durch Kodierer.

4.11.4.2

Touch Screen ist SIEMENS 10 Zoll Farbbildschirm.

4.11.4.3.

SIEMENS S7-1500 PLC

4.11.4.4

Hauptsächlichelektrische Komponenten der niederspannung sind Suzhou Siemens oder chinesische berühmte Marke TIANSHUI 213 Produkte.



5. Hauptmerkmale

Die Linie ist Steuerung durch PLC für das Regulieren, das Beginnen, Operation und Synchronisierung von jeweiligen Elektromotoren. Elektrisches Kontrollsystem wird vorangebracht, einfache und zuverlässige Operation.



Unabhängiges Motorantriebs wird für das Drehen von Profitständen verwendet und nimmt Köpfe auf und Gurtgleiskettenfahrzeug beziehungsweise, Schlaglänge ist Präzision und Stall. Unabhängige drehende Profitmotorantriebsstände drehen sich synchron mit drehender Aufnahme, können sich auch unabhängig drehen. Drehender Aufnahmestand wird durch Unterrollen erhöhte Strukturstarrheit, -zuverlässigkeit und -stabilität der Rotation gestützt. Die Linie wird mit verschiedenen Schutzmaßnahmen versehen und Auto stoppen Funktion, wenn es irgendeine Störungs-, einfache und zuverlässigeoperation gibt.
